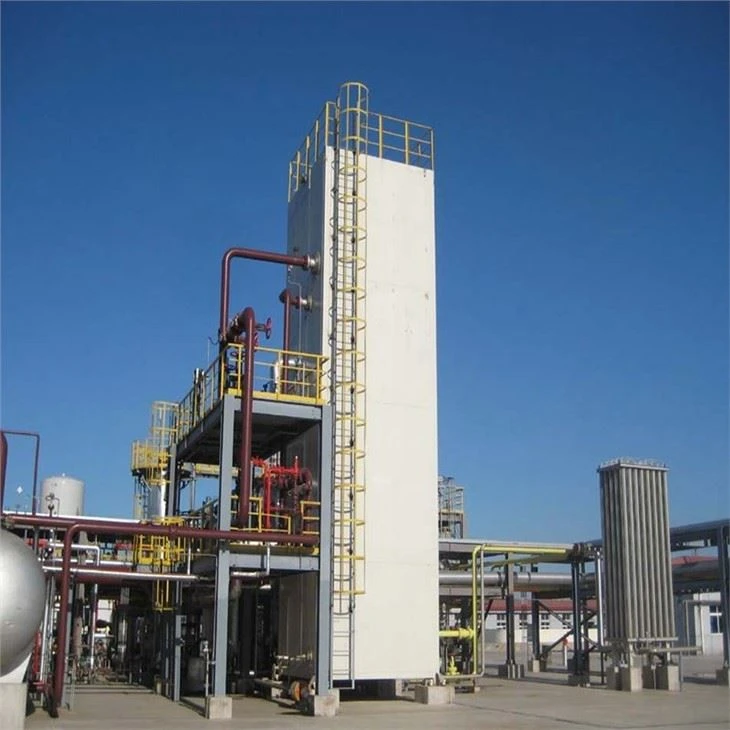

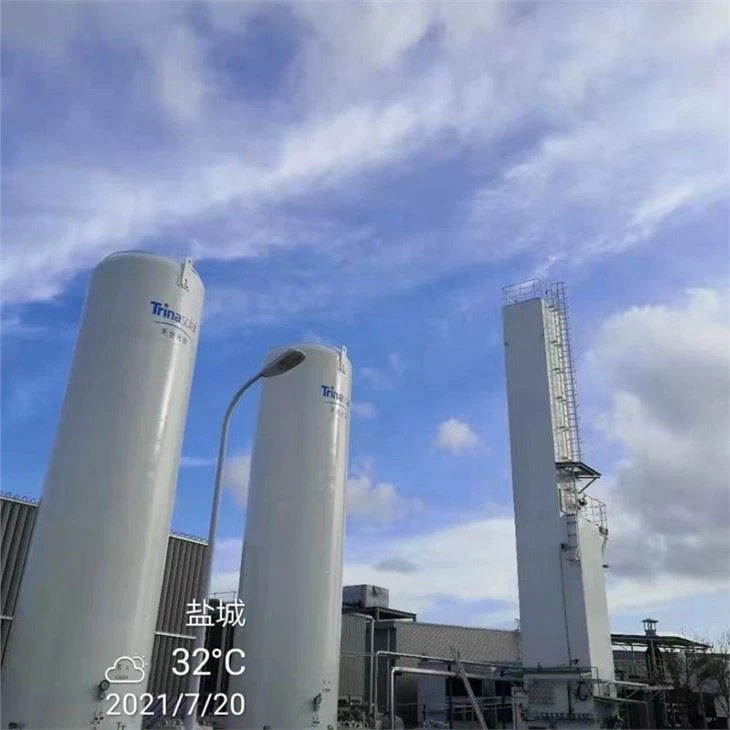

Šķidrā slāpekļa ražošanas rūpnīca

1. Šīs iekārtas projektēšanas princips ir balstīts uz katras gāzes atšķirīgo viršanas temperatūru gaisā. Gaiss tiek saspiests, iepriekš atdzesēts un noņemts no H2O un CO2, pēc tam atdzesēts galvenajā siltummainī, līdz tas tiek sašķidrināts. Pēc rektifikācijas var savākt ražošanas skābekli un slāpekli.2. Šī iekārta ir paredzēta gaisa attīrīšanai MS, izmantojot turbīnas paplašinātāja procesu. Tā ir izplatīta gaisa atdalīšanas iekārta, kurā argona ražošanai tiek veikta pilnīga pildīšana un rektifikācija. Neapstrādāts gaiss nonāk gaisa filtrā, lai noņemtu putekļus un mehāniskos piemaisījumus, un nonāk gaisa turbīnas kompresorā, kur gaiss tiek saspiests līdz 0,59 MPaA. Pēc tam tas nonāk gaisa priekšdzesēšanas sistēmā, kur gaiss tiek atdzesēts līdz 17 grādiem. Pēc tam tas plūst uz 2 molekulāro sietu adsorbcijas tvertni, kas darbojas pēc kārtas, lai noņemtu H2O, CO2 un C2H2.
